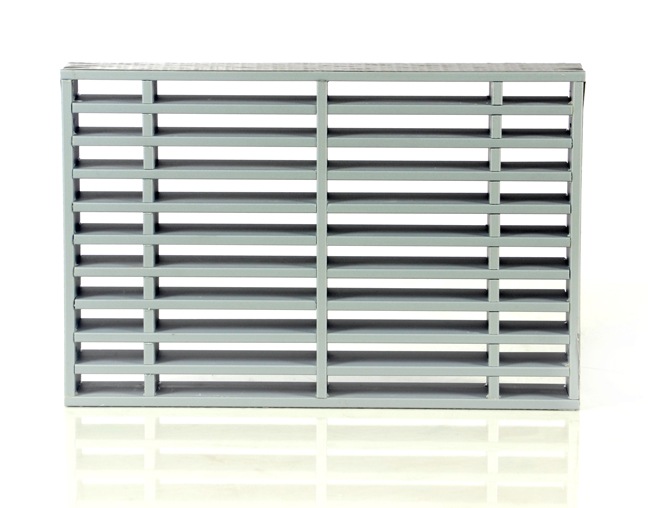

LVV40 Brandschutzlüftungsgitter

Feuerwiderstand: 120 Minuten gemäß EN 1634-1.
Konstruktion: Rahmen und Lamellen in Kunststoffhülsen gefüllt mit thermosorbierendem Material auf Natriumsilikatbasis.
Gitterstärke: 40 mm.
Freier Durchgang: ca. 70%.

Bei Erwärmung über 100 Grad Celsius wird das Netz durch die Ausdehnung der Lamellen geschlossen. Der Umfang des Gitters muss mit dem Brandschutzset von Lorient ausgestattet sein. Zum Schutz muss das Brandschutzgitter mit Abdeckgittern aus Stahl oder Aluminium versehen sein. Geeignet für den Einsatz in Wänden und Brandschutztüren, die keinen direkten Kontakt mit der Außenluft haben.

Aufgrund der Tatsache, dass die Wartung und die regelmäßige Kontrolle des Betriebs unbrauchbar sind, handelt es sich um ein wirtschaftliches System. Erhältlich in Größen von 98 mm bis 598 mm Höhe und Breite in Schritten von 25 mm. Sonderabmessungen sind auf Anfrage erhältlich. Bei Abmessungen von mehr als 600 x 600 mm wird der Gittertyp LVH44 in einer Verbundstruktur verwendet.

Eigenschaften:
Materialien: Das Gitter besteht aus einer thermoexpansiven Lamellenstruktur auf der Basis von Natriumsilikat. Bei einer Temperatur von 100 ° C wird das Material aktiviert und die Lamellen beginnen sich auszudehnen. Das Material ist in PVC-Hüllen mit Abmessungen von 40 x 6 mm Durchmesser enthalten. Die Lamellenstruktur ist in einer Matrix zusammengesetzt.

Das Gitterelement kann direkt in den Mörtel in einer Nut der Wand eingesetzt werden. Ist dies nicht möglich, muss das Gitter mit Stahlwinkeln montiert werden. Es kann beispielsweise auch in eine Tür zwischen zwei Abdeckgittern eingeklebt werden. Jede Abmessung des Bereichs ist 2 mm kleiner als der entsprechende Standarddurchmesser des Kanals. So wird für ein Rohr mit einem Durchmesser von 200 mm ein Gitter mit einem Querschnitt von 198 mm verwendet.

Aufgrund der Wasserempfindlichkeit von Natriumsilikat wird das Material sorgfältig und dicht in PVC-Ummantelungen eingelegt, um es vor Feuchtigkeit zu schützen. Wir empfehlen Ihnen jedoch, den Racktyp LVH44 zu wählen, wenn Sie ein Rack verwenden, das Feuchtigkeit ausgesetzt ist.

Leitlinie:
LVV40-Produkte können nur vertikal montiert werden (wie in den beigefügten Abbildungen gezeigt)
